Енергозбереження починається не з купівлі частотного перетворювача, а з усунення надлишкового напору та подачі. Якщо великий агрегат працює через прикриту арматуру, то підприємство оплачує гідравлічні втрати. Тому перед модернізацією будують характеристику мережі та графік споживання пари.
Позначення насос пе 100 відноситься до сімейства з подачею 100 м³/год. У нього входять ПЕ 100-32 з напором 330 м та двигуном 160 кВт, а також ПЕ 100-53 з напором 580 м та приводом 315 кВт. Вибирати машину лише за першою цифрою не можна.
Чому ПЕ 100 підходить для локального виробництва
Обидві модифікації подають підготовлену воду до стаціонарних парових котлів. Виробник вказує температуру до 165 ° C і абсолютний тиск пари до 6,2 МПа, але конкретну версію підбирають за розрахунковим тиском. Подача 100 м³/год може відповідати потребам пивоварні, м’ясокомбінату, текстильного підприємства чи районної котельні, проте однієї галузевої приналежності для вибору мало.
Основні відмінності двох версій виглядають так:
- Молодша модель створює тиск 330 м при ККД 68%.
- Старша версія забезпечує натиск 580 м при ККД 69%.
- Маса насосної частини становить приблизно 1,2 та 1,4 т відповідно.
- Маса агрегату з приводом досягає близько 2,4 та 4 т.
Ці розміри скромніші за показники високопродуктивних поживних машин, але обладнання не можна вважати переносним. Для нього потрібні фундамент, ремонтні зони та підйомні засоби. Відповідність котлу перевіряють за робочою точкою, кавітаційним запасом та схемою резервування.
Оптимізація роботи за допомогою частотно-регульованого приводу
ЧРП змінює обороти двигуна, а разом з ними – подачу та напір відцентрового насоса. Це може бути вигідніше дроселювання при тривалому зниженні витрати. Автоматика регулює подачу поживної води за потребою котла, а не потік пари звичайною засувкою.
Перед використанням частотного управління перевіряють:
- Допустимий діапазон обертів насоса та двигуна.
- Необхідний натиск при мінімальній частоті.
- Мінімально допустиму подачу.
- Умови мастила, охолодження та кавітаційний запас.
- Сумісність захисту та автоматики котла.
За законами подібності подача приблизно пропорційна частоті обертання, натиск її квадрату, а потужність кубу. Але у поживній системі великий статичний натиск, тому формула не дає готової економії. Значення 30-40% можливе лише в окремому проекті і має підтверджуватись вимірами та графіком навантаження.
Простота обслуговування секційної конструкції

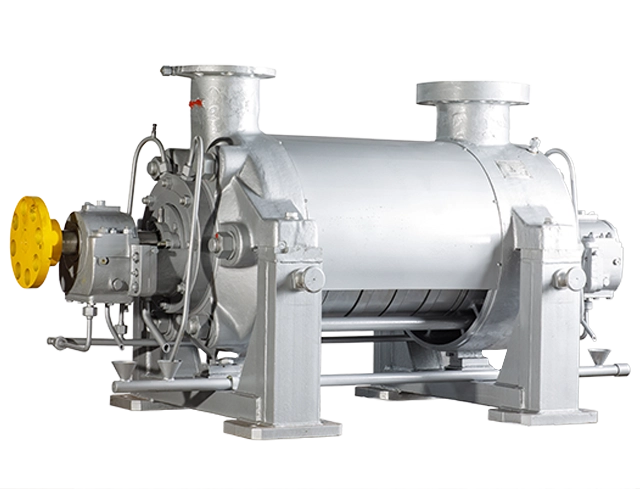

ПЕ 100-53 має горизонтальну багатоступінчасту однокорпусну конструкцію. Між вхідною та напірною кришками знаходиться набір секцій з робочими колесами та направляючими апаратами. Послідовне розбирання відкриває доступ до проточної частини для дефектації та заміни деталей.
Однак обіцянка швидкого ремонту з мінімумом інструментів для багатотонного агрегату є некоректною. Навіть ревізія підшипників або заміна ущільнення вимагає відключення енергії, охолодження, дренування, дотримання схеми розбирання та повторного центрування. Оснащення визначають керівництво виробника та ремонтна карта.
Економія, яку можна довести
Правильно підібраний ПЕ 100 здатний знизити втрати в порівнянні з більш потужною зароссельованою машиною. Частотну шафу замовляють із узгодженими захистами, датчиками та алгоритмом, якщо виробник підтверджує такий режим. Але окупність за 1-2 роки наперед не гарантується. Її розраховують за тарифом, профілем навантаження, споживанням, вартістю обладнання та обслуговування. Ці дані показують реальний вплив модернізації на собівартість пари.
